遮熱加工
塗装ではなく樹脂の着色配合だから劣化し難い！
信頼のおける検査結果に裏付けられた遮熱ゲルコート！
遮熱ゲルコートの特徴
- 遮熱性
- 高反射性と高熱放射率で抜群の遮熱作用があります。
- 耐久性
- 強靭なウレタン結合により、酸性雨や熱劣化の耐性に優れ、長期にわたる耐久性を発揮します。
- 美観性
- 表面層は光沢・艶のある仕上がりとなります。
遮熱ゲルコート赤外線照射温度上昇測定
ゲルコートの表面に赤外線ランプを照射し温度測定を行う
試験ゲルコート
- 現行ゲルコートホワイト
- 遮熱ゲルコートホワイト
試験板作製方法
- ゲルコートスプレー塗布（wet膜厚0.5mm）硬化条件：バーメックN1.0%、60℃×1時間
- #450ガラスマットで3ply（ガラス含有率31%）硬化条件：バーメックN1.0%、60℃×3時間
※Fig1正面から見た装置断面図
測定方法
- EPS断熱材でFig.1の様な装置を作製する。90mm×90mm×60mmの空間の上を試験板（ 100mm×100mm）で蓋をする。
- 試験版の表面中央にアルミテープで熱電対を固定し、試験版の表面中央から真上に500mm離した位置より赤外線ビームランプ（110V150W）にて照射する。表面温度・裏面温度・下部空間温度を測定する。（室内25℃）

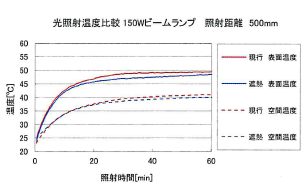

結 果
到達温度：照射時間40分から60分の平均値
| ① 現行 | ② 遮熱 | |
|---|---|---|
| 表面温度 | 49.3 | 47.9 |
| 裏面温度 | 48.9 | 47.4 |
| 空間温度 | 40.7 | 39.5 |
※現行ゲルコートと比較し遮熱ゲルコートは表面・裏面・空間温度それぞれ約1.5℃低下します。
Copyright © takashi-sangyo.co.jp All Right Reserved.
このページは、FRP総合メーカー タカシ産業株式会社が管理・作成しています。画像および文章の無断転載を固く禁じます。
